側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容

接觸電阻: 動態接觸電阻通常＜30mΩ，低電流電壓下穩定傳輸信號.
電流范圍: 常規0.5-3A，大電流款可達5-100A+，承載力取決于材質、電鍍、結構等.
工作溫度: -40°C至+120°C，部分可擴至更寬溫度范圍，在極端條件下性能穩定.
耐鹽霧性: 耐鹽霧24小時至1000小時+，具體取決于鍍層材料和測試標準.
尺寸精度: 加工精度達μm級，直徑精度可達±0.02mm，如高度精度可達±0.05mm，滿足嚴苛要求.
耐久性: 壽命周期可達數萬至百萬次壓縮，取決于鍍層材料和彈簧疲勞特性.

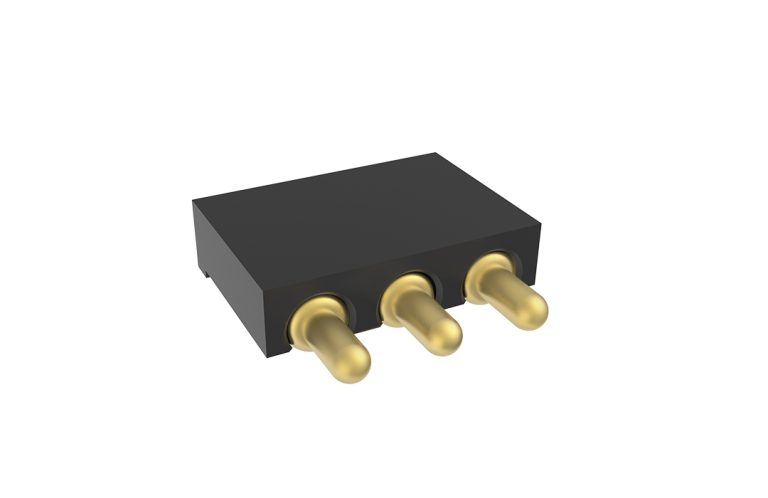

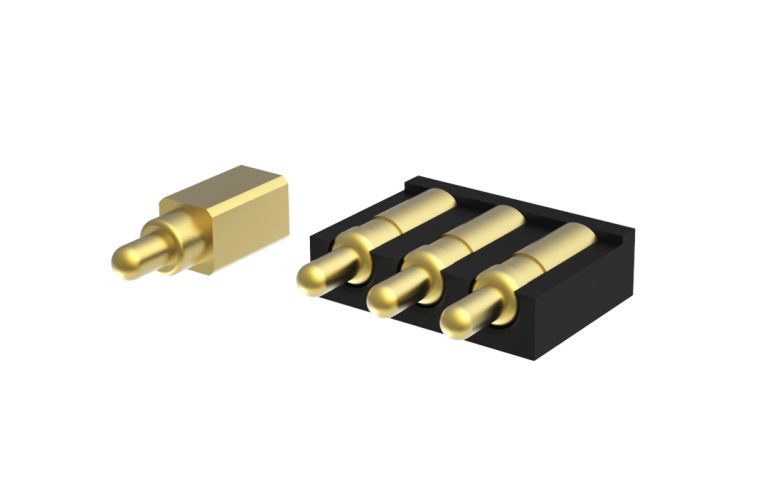

側接式 Pogo Pin 彈簧針連接器產品介紹

在電子設備不斷向小型化、高性能化發展的今天，連接器作為實現電氣連接的關鍵部件，其性能優劣直接影響著整個系統的穩定性與可靠性。我們的側接式
Pogo Pin
彈簧針連接器，憑借獨特設計與卓越性能，在眾多連接器產品中脫穎而出，成為各類電子產品的理想連接方案。

一、強大的大電流傳輸能力

這款連接器可定制 10A
大電流傳輸規格，能夠輕松應對工業機器人、車載電子等高電流需求場景。以車載電子為例，在車輛充電時，需要傳輸較大電流以快速完成充電過程，該連接器的大電流傳輸能力確保了充電效率，保障車輛的正常使用。在設計上，它經過精心考量，內部結構采用特殊設計，確保電流傳輸?shù)姆€(wěn)定性與可靠性。同時，選用高導電性的金屬材料，如黃銅和碲銅，極大程度地減小了電阻，降低了能量損耗，有效避免了電流過載時可能引發的各種問題。

二、高度兼容全自動 SMT 貼片工藝

本連接器高度適配 SMT 自動貼片回流焊技術。在生產過程中，SMT
自動貼片機可將側接式 Pogo Pin 自動精準地貼裝到已印刷錫膏的 PCB
電路板上，其焊腳能夠準確插入 PCB
電路板孔，隨后通過回流焊工藝，使錫膏融化并固化，從而完成與 PCB
焊盤的牢固固定連接。這一流程不僅快速高效，而且精度極高，具有高度自動化的特點，能夠大幅提升生產效率，同時保證產品質量的一致性與穩定性，為大規模生產提供了有力支持。

三、獨特的內部結構設計

斜面結構：內部采用斜面結構和內置彈簧機構設計，主要由
Plunger、SolidPin、Spring 和 Body
三大核心部件構成。在工作時，斜面與彈簧接觸產生側向力，該側向力會轉化為接觸力，促使鍍金針頭（Plunger）與針管（Body）內壁保持穩定接觸，確保電流路徑主要通過鍍金的針頭和針管，進而獲得穩定且極低的接觸電阻，即便在頻繁插拔的情況下，也能維持穩定可靠的連接。
真空盲孔電鍍技術：運用先進的真空盲孔電鍍技術，能夠在極細盲孔內外精準鍍上一層黃金。這一工藝不僅使金屬表面美觀，還賦予產品出色的耐腐蝕和抗磨損性能，保證電鍍層持久耐用，滿足各種嚴苛的應用環境需求。

四、廣泛的應用領域

消費電子：在智能手機、平板電腦等產品中，用于電池與主板的連接，或不同模塊間的信號與電源傳輸，其側接式設計節省空間，適配產品輕薄化需求。
汽車電子：可應用于汽車的充電系統、傳感器連接以及各類電子控制單元之間的連接，穩定傳輸大電流，適應汽車復雜的電氣環境。
工業設備：在工業機器人、自動化生產線設備等工業領域，用于設備內部各部件的電氣連接，憑借高可靠性確保工業設備穩定運行。

五、定制服務

我們深知不同客戶在不同應用場景下有著多樣化的需求，因此提供全面的定制服務。從產品的外形尺寸、引腳數量與間距，到電流承載能力等參數，均可根據客戶的具體要求進行定制。無論是需要在狹窄空間內實現連接，還是對連接器的壽命、耐環境性能有特殊要求，我們的專業團隊都能為您量身打造最適合的解決方案，助力您的產品在市場中脫穎而出。

選擇我們的側接式 Pogo Pin
彈簧針連接器，就是選擇穩定、高效、可靠的電氣連接方案，為您的產品性能提升提供堅實保障。

產品選型

選型表

側接式Pogo Pin彈簧針連接器｜?可定制10A大電流?｜全自動SMT貼片兼容側接選型表

P/N	長 L	寬 W	高 H	間距 Pitch	Pin 數	蓋子 Cap	定位柱 Positioner	L0	L1	H0	工作高度Working height	彈力 Froce(gf)	Actions
100257-2	6.3	4.4	1.71	4	2	N	N	4.4	6.1	0.63	5.1	110+30/-20
1001008-2	5.2	1.5	2.5	2.54	2	N	N	3.5	4.8	1.25	3.8	150±30gf
100001-3	6.3	4.4	1.71	2	3	N	Y	4.4	6.1	0.68	5.1	110+30/-20
100005-3	7.7	3.05	2.8	2.5	3	N	Y	3.5	5	1.44	4	120 Min
100609-3	7.7	3.05	2.8	2.5	3	N	N	3.5	5.5	1.52	4.5	135±25
100265-3	7.7	3.05	2.8	2.5	3	N	Y	3.5	5.5	1.53	4.5	165±25
100021-3	7.7	2.87	4.21	2.5	3	N	Y	3.75	5.75	2.15	4.75	130±30
100514-3	7.7	3.05	2.8	2.5	3	N	N	4.05	6.05	1.52	5	90±30
100767-3	9.7	4.35	2	2.5	3	N	N	4.35	6.05	1	5.35	70 Min
100002-3	8.6	1.5	2.7	2.8	3	N	Y	3.5	5	1.35	4.2	120±25
100583-3	8.6	1.5	2.7	2.8	3	N	Y	4	5.5	1.35	4.5	130±30
100289-3	8.6	1.5	2.7	2.8	3	N	Y	3.5	5.5	1.35	4.7	120±25
100003-3	8.6	1.5	2.7	2.8	3	N	Y	3.5	5	1.35	5.2	120±25
100574-3	8.4	4.4	1.75	3	3	N	Y	4.7	6.1	0.72	5.1	140±25
100778-3	8.4	4.4	1.75	3	3	N	N	4.7	6.4	0.72	5.4	120±25
100557-3	8.4	4.4	1.75	3	3	N	Y	4.7	6.4	0.72	5.4	120±25
100290-3	9	5	4.5	3	3	N	Y	5.05	6.55	3	5.55	120+30/-20
100634-3	9	5	4.5	3	3	N	Y	5.05	6.55	3	5.55	120+30/-20
100466-3	7	5	4.5	3	3	N	Y	5.05	6.85	3	5.55	130+30/-20
1101024-3	9	5	4.5	3	3	N	Y	6	8.2	3	6.2	200 Max
100905-3	8.6	1.5	2.7	2.8	3	N	Y	3	4	3.2	1.35	120±25
110375-3	9.2	1.56	2.9	3.1	3	N	Y	3.7	5.5	2.1	4.25	175±25
100073-3	11.3	3.5	4	4.2	3	N	Y	5.5	7.3	1.5	6.3	100 Min
100001-4	8.3	4.4	1.71	2	4	N	N	4.4	6.1	0.68	5.1	110+30/-20
100049-4	8.3	4.4	1.71	2	4	N	N	4.9	6.6	0.68	5.6	110+30/-20
100760-4	10	4.4	1.7	2.5	4	N	Y	4.4	6.1	0.72	5.3	80 Min
100594-4	10	4.4	1.7	2.5	4	N	Y	4.4	6.1	0.72	5.4	100 Min
100637-4	10	4.4	1.7	2.5	4	N	N	4.4	6.1	0.72	5.4	100 Min
100542-4	10	4.4	1.7	2.5	4	N	Y	4.4	6.1	0.72	5.4	100 Min
100328-4	10.5	5	6.6	2.5	4	N	Y	5.2	7.2	5.1	6.2	120+30/-20
100685-4	13.82	4.7	4	2.5	4	N	Y	5.15	7.15	2	6.35	115±25
100385-4	10.5	5	6.6	2.5	4	N	Y	5.5	7.8	5.1	6.6	120+30/-20
100938-5	17.5	6.3	7	3	5	N	N	6.7	8.2	5	7.2	150±35
100814-5	12.5	4.4	1.8	2.5	5	N	N	4.4	6.1	0.72	5.3	80gf min
1001033-8	18.5	3.9	2.7	2	8	N	Y	4.3	5.6	1.35	4.9	90±20
110414-8	17.2	5.5	3.1	2	8	N	Y	6	7.8	1.55	6.8	50±25
100722-6	17.4	5	9.8	2.2	6	N	N	5.4	6.9	8	5.9	120±25
A	B	C	D	E	F	G	H	I	J	K	L	M	Actions

POGO PIN連接器選型要考慮的關鍵因素有哪些？

1. 應用場景：電流大?。ㄈ绱箅娏餍栊泵?滾珠結構）、信號傳輸（低阻抗設計）、工作環境（耐溫/防塵等）；
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少?gòu)椈呻娏髫?fù)載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。

拓普聯科是否提供沖壓和成型零件？

1. 是的，拓普聯科具備全套沖壓和車件制造設備與成熟的加工工藝；
2. 沖壓件尺寸更穩定，適合高精度需求。

是否密封/防水？

1. 防水型：可選IP67等級（需特殊設計）。

如何避免接觸不良/導通不穩定的問題？

1. 設計時精準計算彈簧壓縮行程，確保接觸壓力適中；
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
